Marzo de 2025
Me piden realizar un diseño de rociadores contra incendios (ci). ¿Qué debo hacer para comenzarlo?
Muchas veces comenzamos armando los planos porque resulta que es obra y es urgente entregar planos para la obra. Pero eso es como comenzar a vestirnos sin saber a donde iremos. ¿Vamos al crossfit o vamos a cenar a un restaurante? Es importante prepararnos para comenzar con el trabajo.
Aquí te dejo unos sencillos pasos para que comiences con el diseño.
Paso 1
Tener claro el alcance. Es importante conocer hasta dónde llevaremos nuestro diseño. Hubo un caso, te lo voy a contar pero no le digas a nadie que te dije. Bueno, cotizamos un proyecto donde nos diejeron que era sencillo y rápido. nos pasaron la info que según era la última. Se cotizó la ingeniería para realizar en 4 a 6 planos. Sencillo, ¿no?. El proyecto terminó con más de 20 planos. Esto implica tiempo, costo de trabajo por ingeniero y pérdida en la ganancia.
Paso 2
Revisar el criterio de diseño. El criterio es una dato que se nos debe entregar al momento de realizar el diseño. Imagínenlo con este ejemplo. El seguro FM llega con su asegurado y detecta que no tiene rociadores ci. Emite un reporte donde hace las recomendaciones a su asegurado de instalar rociadores ci. En el reporte (o como le conocemos, carta de FM) indica los riesgos de incendio, de terremotos, inundaciones, etc. Con ese riesgo nosotros podemos determinar como se puede proteger el edificio buscando en los Data Sheet de FM o en el NFPA en dado caso que no sea FM.
Desafortunadamente para nosotros, esto no siempre sucede y se le deja al diseñador determinar el riesgo. Afortunadamente NFPA tiene formatos para llenar los cuales nos ayudan a concentrar la info.
Paso 3
Identificar el rociador a utilizar. Con el rociador ya puedes comenzar la distribucion de estos. El criterio y el rociador te dan la pauta para la distancia S y la distancia L. Puedes comenzar con las líneas y bolitas.
Ahora con el 3D se vuelve un poco más delicado contar con este dato desde inicio. Recordemos que ahora el modelado te pide que el rociador tenga las características de este como tamaño, orificio, métodos de unión, etc.
Si ya eres profesional y arreisgado puedes determinar las dimensiones de las tuberías sin necesidad de calcular. No estoy diciendo que no calcules, es necesario para tu entrega. En cuanto tengas una distribución, haz un cálculo preliminar para identificar los diámentros que utilizarás.
Paso 4
Identifica que tengas las dibujos necesarios para la distribución de rociadores como base arquitectónica, estructura. Estos son los principales. Las charolas eléctricas y ductos son importantes pero quien manda es la estructura.

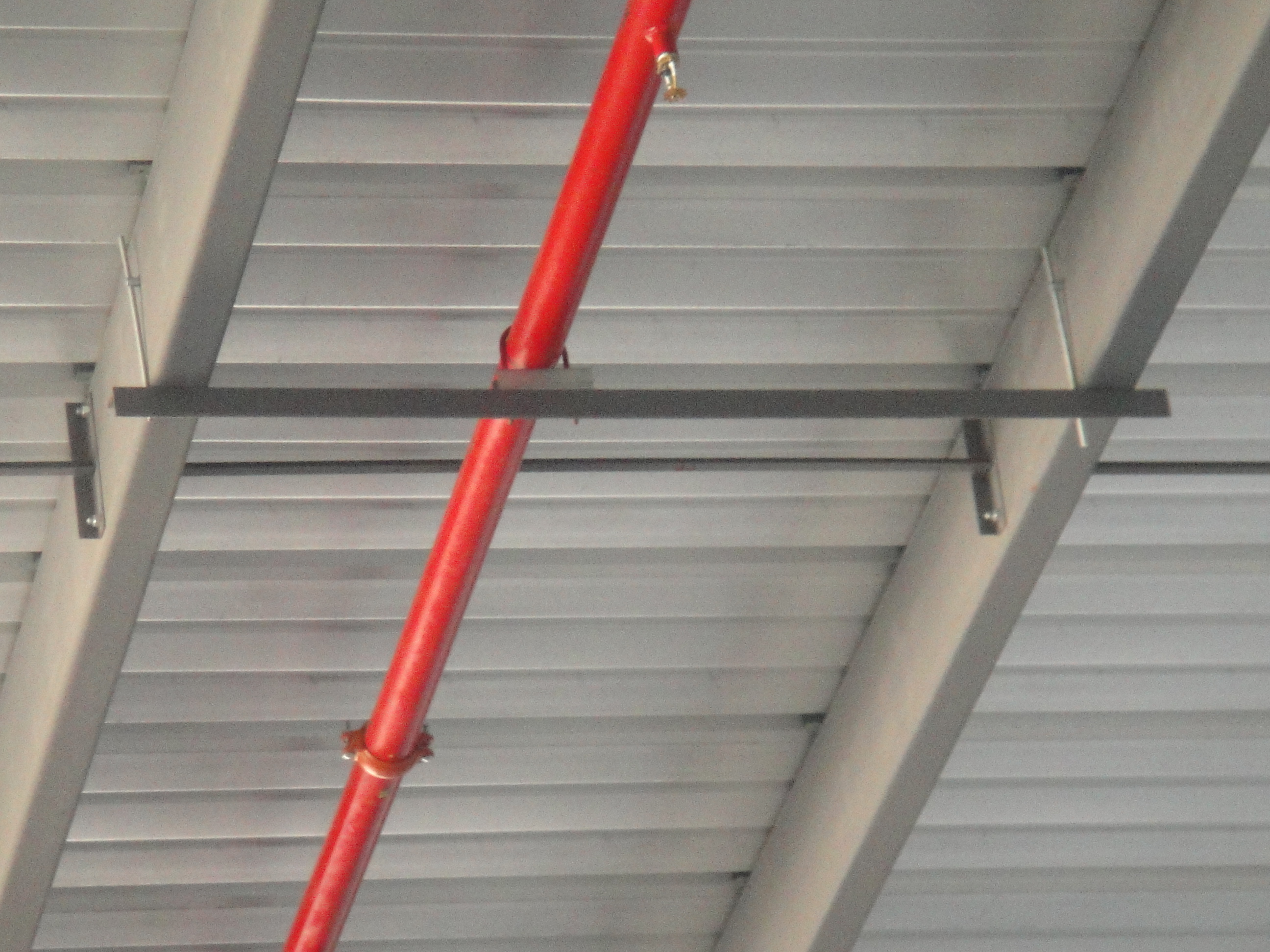

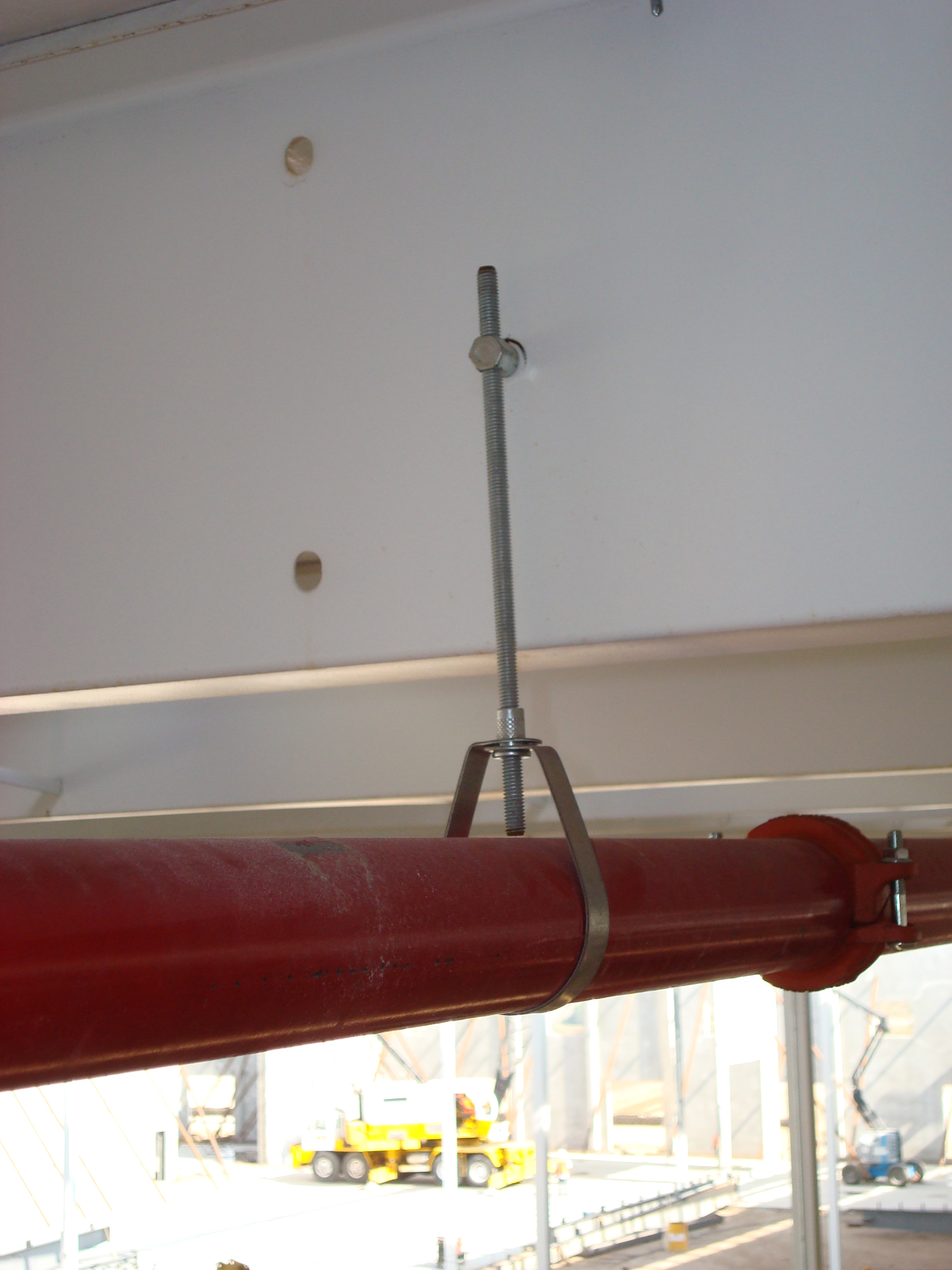

No des por sentado este paso porque podrías generar muchos problemas al instalador. Un diseño sin estructura no es en buen diseño. Podrías chocar con la estructura, obstruirte con la estructura o poner los ramales paralelos a la estructura secundaria y esto si es un problema de dinero porque en lugar de poner soprote normal tipo pera terminaras poniendo un soporte tipo trapecio.
Paso 5
Establece tiempos. Pregunta los tiempos de entrega y arma tu plan para realizar los planos, cálculos, memorias y fichas técnicas. Muchas veces el cliente tiene sus fechas y lo único que tienes que hacer es ajustarte a estas.
Cumple tus compromisos pero sobre todo, no avances si no tienes aprobación de lo que vas realizando. Utiliza juntas periódicas para comprobar que lo que estás dibujando sea viable en campo y que sea lo que estó esperando el cliente.
Muchos diseñadores, sobre todo los experimentados (como yo) somos unas DIVAS del diseño de sistemas ci. Si nos piden mover algo decimos que no se puede, y es que muchas veces no se puede, no es que no querramos. El detalle es que luego surge una reacción en cadena de mover tubos o rociadores y eso es trabajo que nadie paga.
Entonces, establezcamos los tiempos de revisión y congelamiento de lo que vamos realizando.
Paso 6
Termina. Termina el diseño y entrega.
Está fácil, ¿cierto? La verdad es que no. La tecnología nos alcanzó y nos metió en una dinámica diferente. Los diseños no tienen fin, se juntan con la obra. El modelado nos hace ver como realmente queda la instalación, ese no es el problema, lo son las firmas de ingeniería que todavia no se suben al barco. Hoy en día puedes encontrar muchas firmas de ingeniería que siguen dibujando en 2D mientras a uno le exigen 3D. El modelado es una realidad, súmense al 3D.
